UNCLB | UNIPULSE

Đặc điểm nổi bật

Đặc tính kỹ thuật

Tải xuống

*CE-compliant model: UNCLB-500N, 1KN, 2KN

Đặc điểm nổi bật

Load cell kích thước nhỏ và nhẹ, dễ sử dụng cho cả ứng dụng Kéo và Nén
● Dải đo 500 N/ 1 kN/ 2 kN/ 5 kN
● Vật liệu chế tạo: Thép không gỉ
● Load cell kích thước nhỏ và nhẹ, dễ sử dụng cho cả ứng dụng Kéo và Nén

Đặc tính kỹ thuật

Dòng	UNCLB- 500N	UNCLB- 1KN	UNCLB- 2KN	UNCLB-5KN
Dải đo định mức (R.C.)	500 N	1 kN	2 kN	5 kN
Điện áp biến đổi (R.O.)	Xấp xỉ 0.5 mV/V	Xấp xỉ 1 mV/V	Xấp xỉ 1.5 mV/V	Xấp xỉ 2 mV/V
Quá tải an toàn	120% R.C.			150% R.C.
Cân bằng Zero	±10% R.O.
Hệ số phi tuyến	0.5% R.O. hoặc nhỏ hơn			0.15% R.O. hoặc nhỏ hơn
Độ trễ	0.5% R.O. hoặc nhỏ hơn			0.15% R.O. hoặc nhỏ hơn
Hệ số lặp lại	0.3% R.O. hoặc nhỏ hơn			0.1% R.O. hoặc nhỏ hơn
Khoảng bù nhiệt độ	-10 đến +60 ℃
Nhiệt độ ảnh hưởng đến zero	-20 đến +70℃
Điện áp kích thích khuyến cáo	0.5% R.O./10℃ hoặc dưới
Điện áp kích thích tối đa	0.5% R.O./10℃ hoặc dưới
Điện trở ngõ vào	Xấp xỉ 350 Ω
Điện trở ngõ ra tối đa	Xấp xỉ 350 Ω
Điện áp kích thích khuyến cáo	2.5 V			10 V
Điện áp kích thích tối đa	6 V			15 V
Trở kháng cách ly (DC 50 V)	1000 MΩ hoặc hơn
Dây	φ3 4-Dây bọc dẫn có chia màu. Dài 3 m. Đầu cuối bọc chì 5 dây.			φ6 4-Dây bọc dẫn có chia màu. Dài 5 m. Đầu cuối bọc chì 5 dây.
Mã màu dây	＋EXC: Đỏ ＋SIG: Trắng －EXC: Xanh dương －SIG: Đen Nối mass: Dây trần (500N, 1kN, 2kN) Vàng (5kN)
Vật liệu Load cell	Thép không gỉ
Độ biến dạng ở mức	500N：0.01 mm 1KN：0.02 mm 2KN：0.03 mm 5KN：0.06 mm
Tần số tự nhiên	500N：16 kHz 1KN：16 kHz 2KN：19 kHz 5KN：10 kHz
Khối lượng	500N：85 g 1KN：85 g 2KN：85 g 5KN：500 g

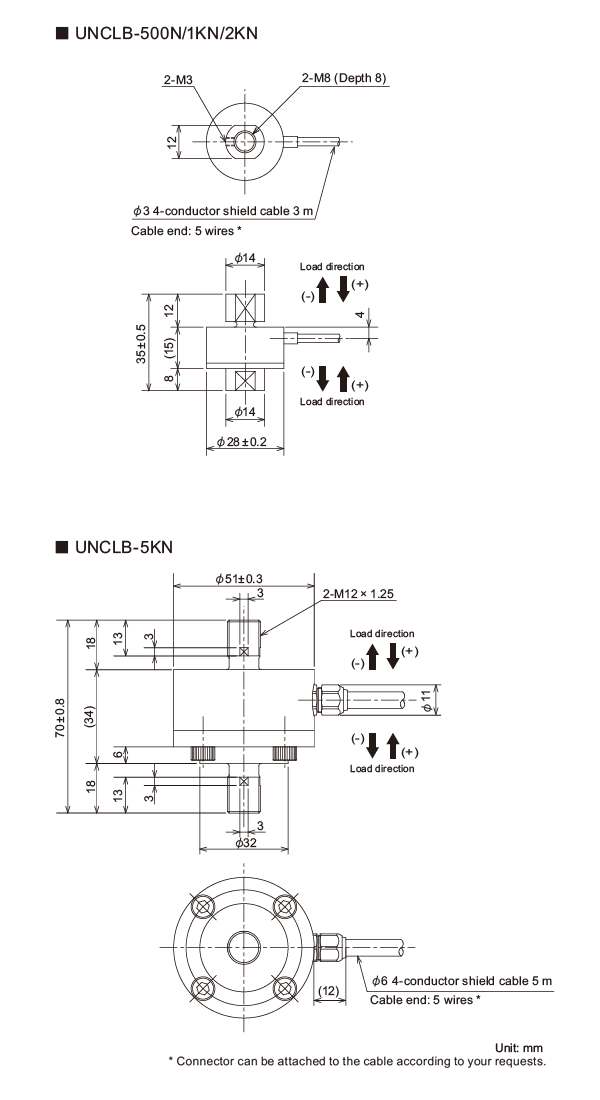

Kích thước ngoài

Tải xuống

Hướng dẫn vận hành(PDF)
Catalog sản phẩm(PDF)		⇒Tải về các tài liệu
Kích thước ngoài	DXF （ZIP）
Kích thước ngoài	PDF
