Đặc điểm nổi bật

Lực theo 3 phương (X, Y, Z) có thể được đo đạc cùng lúc

Mức quá tải an toàn 500%

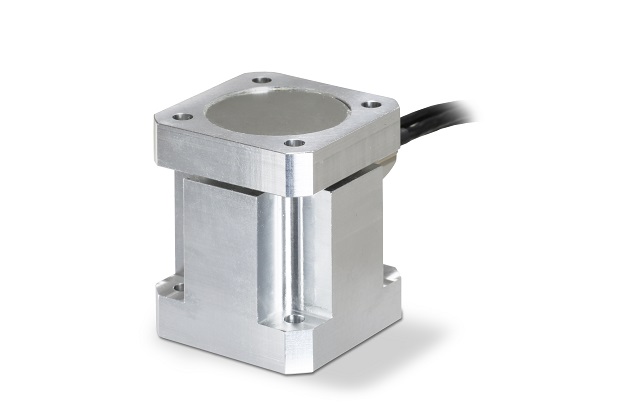

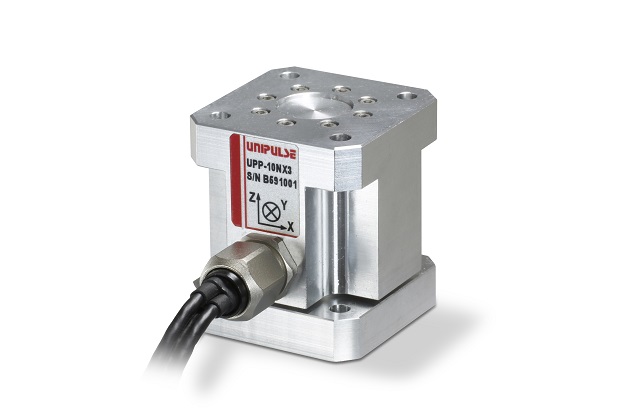

– cảm biến lực theo ba trục với độ nhạy và độ cứng cao!

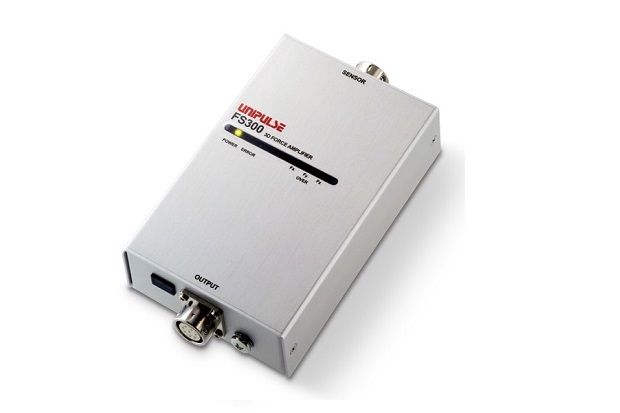

Bộ khuếch đại chuyên dụng FS300

±5 V Ngõ ra theo các Dải đo định mức theo từng hướng Fx, Fy, Fz (ba trục).
Nhờ việc tín hiệu ngõ ra theo mỗi hướng đã được hiệu chỉnh trước khi bàn giao, bạn có thể thực hiện việc hiệu chuẩn ngõ ra chĩ bởi việc kết nối cảm biến và nguồn cấp DC 24 V tới bộ FS300.

Đặc tính kỹ thuật

Dòng Mã cảm biến: UPP-100NX3, Bộ khuếch đại：FS300
Dải đo định mức Fx, Fy : ±100 N、Fz :100 N
Mức điện áp nguồn cấp DC 24 V±15%
Nguồn tiêu thụ 150 mA hoặc ít hơn

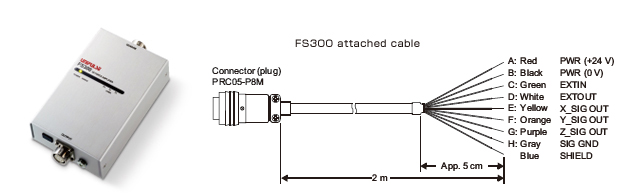

Ngõ ra tín hiệu tải Fx、Fy、Fz：±5 V
Trở kháng tải 2 kΩ hoặc hơn
Tốc độ hồi tiếp 2 kHz
I/O tín hiệu ngõ vào: Lệnh tự về Zero
Ngõ ra: Lệnh tự về Zero
Quá tải an toàn 500% FS
Hệ số phi tuyến 0.5% FS hoặc nhỏ hơn
Độ trễ 0.5% FS hoặc nhỏ hơn
Độ lặp lại 0.5% FS hoặc nhỏ hơn
Khoảng bù nhiệt độ 0 to +40℃
Vùng nhiệt độ an toàn -10 to +50℃
Nhiệt độ ảnh hưởng
đến zero		 0.5% FS/℃ hoặc dưới
Nhiệt độ ảnh hưởng
đến dải đo		 0.05% FS/℃ hoặc dưới
Vật liệu cảm biến Hợp kim Nhôm
Khối lượng cảm biến : Xấp xỉ 70 g
Bộ khuếch đại : Xấp xỉ 180 g
(Chưa bao gồm dây)

* Các đặc tính kỹ thuật nêu trên sẽ chính xác khi cảm biến(UPP-100NX3) được kết nối với bộ khuếch đại chuyên dụng(FS300).

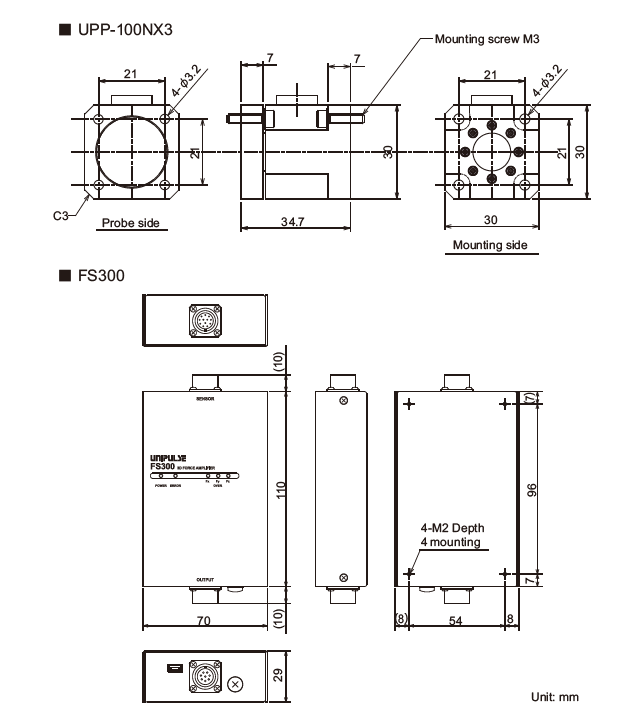

Kích thước ngoài




Xin lưu ý rằng có thể có những khác biệt riêng về tông màu trên các thiết bị hiển thị như đèn LED, ống màn hình huỳnh quang và các màn hình LCD do quá trình sản xuất hoặc lô sản xuất khác nhau.
