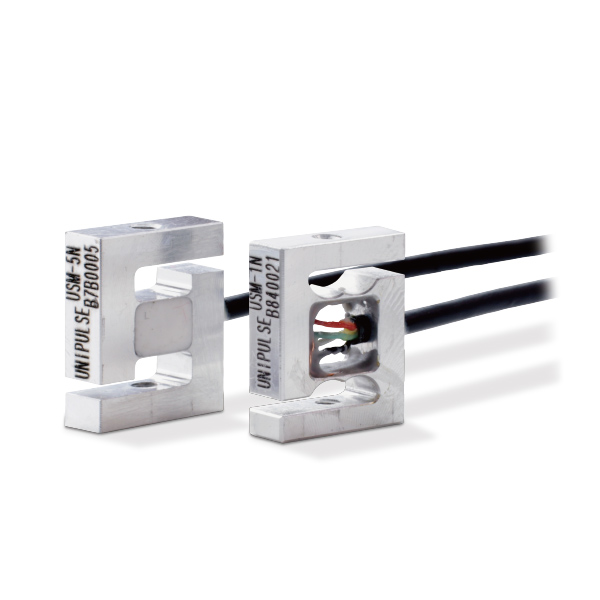

USM | UNIPULSE

Quá tải an toàn 500%!

Thiết kế tiết kiệm không gian. Phù hợp cho cả việc lắp bên cạnh

Hai lỗ đục sẵn cho hai đầu giúp dễ kết nối đến cơ cấu đo.

Trong các ứng dụng đo lực nhỏ Load cell thường gặp vấn đề quá lực và dây tín hiệu rất dễ hỏng

Quá tải an toàn 500%! Sử dụng Cáp Robot siêu bền.

Dòng	USM-1N USM-2N	USM-5N USM-10N USM-20N USM-50N
Dải đo định mức (R.C.)	1 N, 2 N	5 N, 10 N, 20 N, 50 N
Điện áp đầu ra (R.O.)	xấp xỉ 0.4 mV/V
Quá tải an toàn	500% R.C.
Cân bằng Zero	0.5 mV/V *Spec Changed	0.3 mV/V
Hệ số phi tuyến	0.2% R.O. hoặc nhỏ hơn	0.1% R.O. hoặc nhỏ hơn
Độ trễ	0.2% R.O. hoặc nhỏ hơn	0.1% R.O. hoặc nhỏ hơn
Hệ số lặp lại	0.1% R.O. hoặc nhỏ hơn
Khoảng bù nhiệt độ	-10 to +60℃
Khoảng nhiệt độ an toàn	-20 to +70℃
Nhiệt độ ảnh hưởng đến zero	3% R.O./10℃ hoặc dưới *Spec Changed	1% R.O./10℃ hoặc dưới
Nhiệt độ ảnh hưởng đến (span)	1% R.O./10℃ hoặc dưới
Điện trở ngõ vào	xấp xỉ 1000 Ω
Điện trở ngõ ra	Xấp xỉ 1000 Ω
Điện áp kích thích khuyến cáo	5 V
Điện áp kích thích tối đa	7.5 V
Trở kháng cách ly	1000 MΩ hoặc hơn
Dây	φ2 mm 4-Dây dẫn mềm (1m) Dây đầu cuối: 5 dây.
Mã màu dây	＋EXC：Đỏ ＋SIG：Xanh lá －EXC：(Đen/Xanh Dương) －SIG : Trắng Dây nối mass
Vật liệu load cell	Hợp kim Nhôm
Độ biến dạng theo Dải đo ở mức	1N：0.006 mm 2N：0.007 mm 5N：0.005 mm 10N：0.011 mm 20N：0.011 mm 50N: 0.023 mm
Tần số tự nhiên	1N：2.7 kHz 2N：3.1 kHz 5N：3.8 kHz 10N：3.3 kHz 20N：4.1 kHz 50N: 4.3 kHz
Khối lượng	xấp xỉ 2 g (Không tính dây)	xấp xỉ 3 g (Gồm dây)
