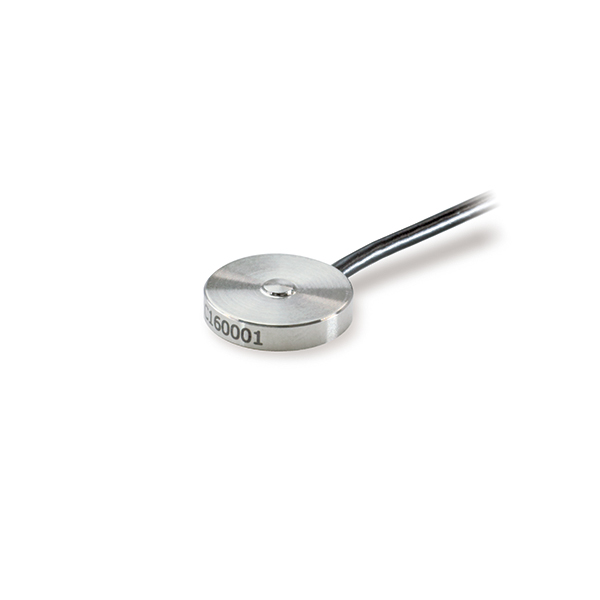

Đặc điểm nổi bật

  • Cảm biến lực siêu mỏng với đường kính chỉ 10 mm và chiều cao 2.3 mm
  • Dải đo 50 N / 100 N / 200 N / 500 N
  • Phù hợp cho việc lắp ráp trên máy mới cũng như các máy hiện có
  • Thích hợp để đo phân bố tải với nhiều đơn vị

Đặc tính kỹ thuật

Dòng UST-50N UST-100N UST-200N UST-500N
Dải đo định mức 50 N 100 N 200 N 500 N
Điện áp đầu ra Xấp xỉ 1mV/V
Quá tải an toàn 150% R.C.
Cân bằng Zero ±20% R.O.
Hệ số phi tuyến tính 0.7% R.O. hoặc nhỏ hơn
Độ trễ 0.7% R.O. hoặc nhỏ hơn
Hệ số lặp lại 0.1% R.O. hoặc nhỏ hơn
Khoảng bù nhiệt độ 0 to +60℃
Khoảng nhiệt độ an toàn -10 to +70℃
Nhiệt độ ảnh hưởng
đến zero		 1% R.O/10℃ hoặc dưới
Nhiệt độ ảnh hưởng
đến dải đo (span)		 1% R.O/10℃ hoặc dưới
Điện trở ngõ vào Xấp xỉ 350 Ω
Điện trở ngõ ra Xấp xỉ 350 Ω
Điện áp kích thích khuyến
cáo		 2.5 V
Điện áp kích thích tối đa 5 V
Trở kháng cách ly
(DC 50 V)		 1000 MΩ hoặc lớn hơn
Dây Cáp bọc màu φ1.6, 4 ruột (1 m)
Đầu cáp: 5 dây
Vật liệu làm Load cell Thép không gỉ
Độ biến dạng theo Dải đo
ở mức		 0.003 mm 0.004 mm 0.004 mm 0.005 mm
Tần số tự nhiên 140 kHz 160 kHz 180 kHz 180 kHz
Khối lượng 2 g

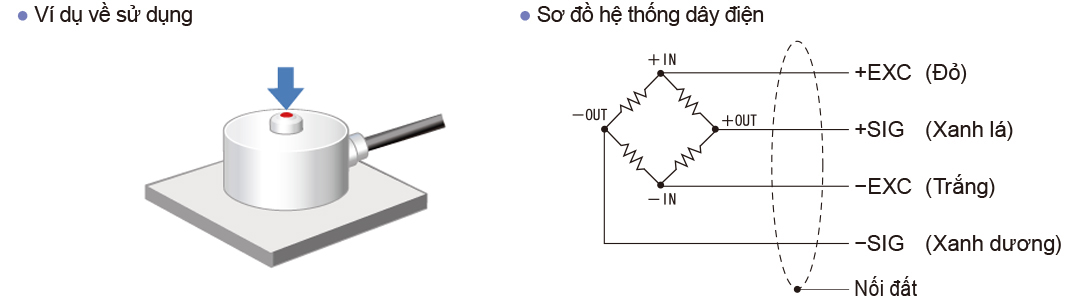

Ví dụ về sử dụng / Sơ đồ hệ thống dây điện

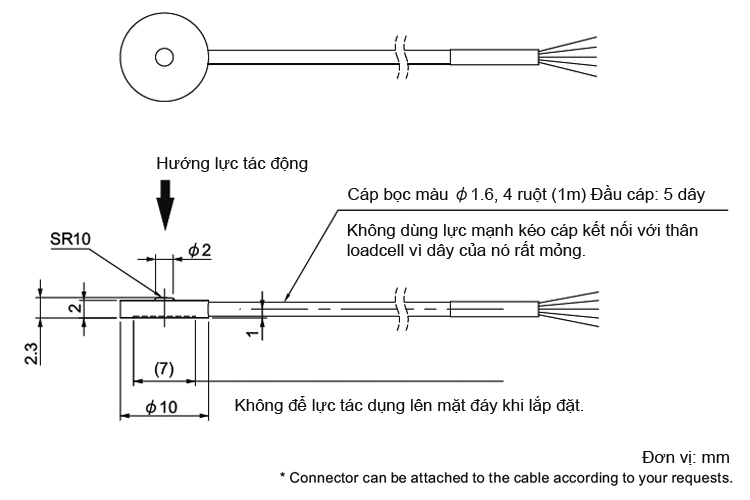

Kích thước ngoài
