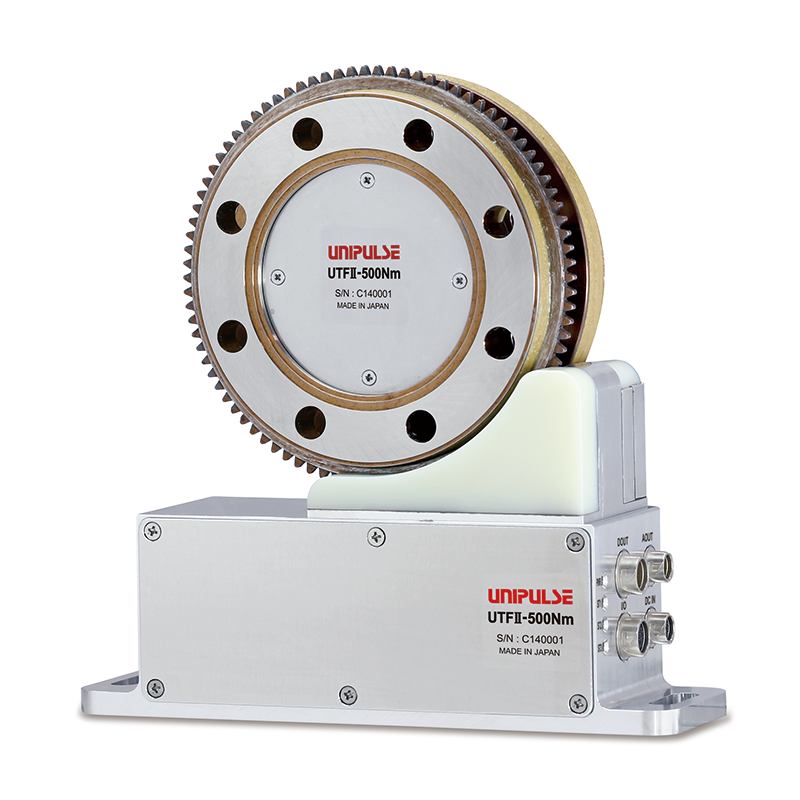

UTFⅡ

Tổng quan sản phẩm

Dao động mô-men xoắn tần số cao được đo chính xác!
Độ bền và khả năng chống ồn được cải thiện đáng kể!
Bộ đo mô-men kiểu mặt bích đạt độ cứng xoắn cao (1700 kNm/rad) & quá tải an toàn lên đến 500%
● Mức quá tải an toàn 500%
● Độ cứng xoắn cao (1700 kNm/rad)
● Độ chính xác 0,03% FS
● Tốc độ quay cao 25000 rpm
● Cấp cân bằng động G2.5
● Sử dụng được ở môi trường ẩm có dầu vv
● Băng thông Analog 3 kHz với tốc độ lấy mẫu ở 20 kHz
● Cài đặt tiêu chuẩn của đầu ra xung RPM (90 đến 1080 xung / vòng quay, có thể được thay đổi bằng cách cài đặt)
● Về đầu ra mô-men, đầu ra Analog ±10 V, đầu ra tần số, giao tiếp RS-485 được trang bị tiêu chuẩn

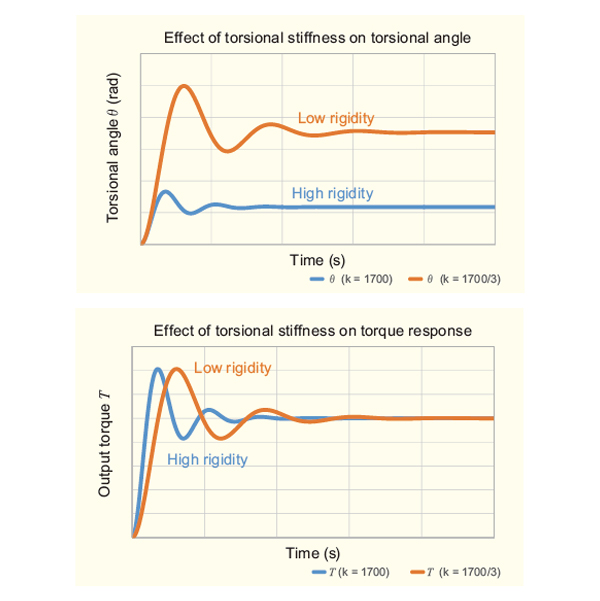

Độ cứng xoắn cao (1700 kNm/rad)

Bằng cách quan sát 2 dao động khác nhau, góc xoắn tỷ lệ nghịch với độ cứng xoắn.
Độ cứng cao cho phép mô men giao động nhỏ, do đó có thể đo mô men xoắn một cách chính xác.
Do độ cứng xoắn cao, sự thay đổi mô-men xoắn được đo với độ phản hồi và độ chính xác cao.

Mức quá tải an toàn 500%

Giảm nguy cơ trục trặc do thay đổi mô-men không ổn định khi khởi động, phanh và mô-men lớn bất ngờ.

Không vòng bi

Hoàn hảo để kiểm tra độ bền vì không có bộ phận nào bị ảnh hưởng bởi chuyển động quay và bị mòn.

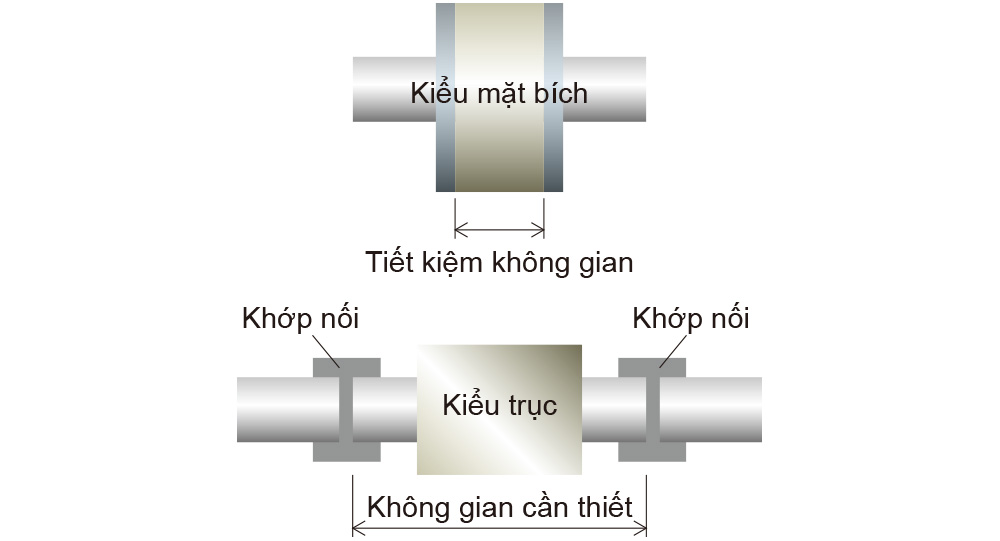

Tiết kiệm không gian

Kết nối và lắp đặt theo phương ngang dễ dàng hơn do trục ngắn.

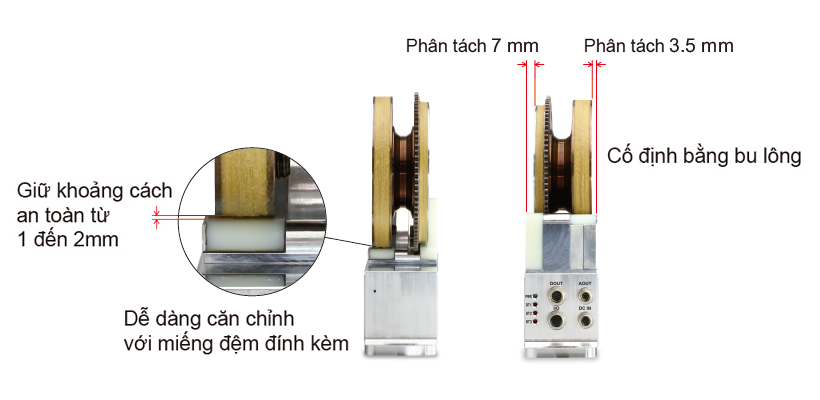

Dễ dàng lắp đặt

Giúp tối ưu thời gian lắp đặt

Độ chính xác và độ ổn định cao

Có khả năng trở về điểm 0 và duy trì ổn định. (Giống như dòng UTM)
Ngay cả những thay đổi mô-men nhỏ cũng có thể được phát hiện với độ chính xác cao.

Bộ lọc thông thấp có thể thay đổi

Có thể lựa chọn thông số lọc cố định cho từng ứng dụng khác nhau

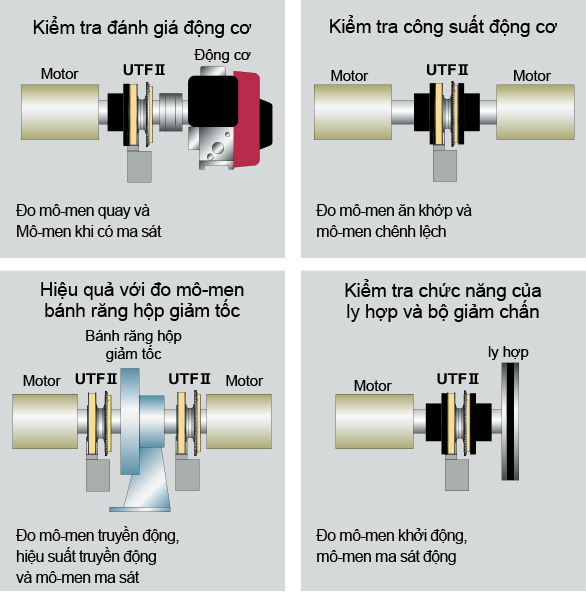

Ứng dụng điển hình

Đặc điểm kỹ thuật

Chi tiết mặt bích｜Bộ thu｜Đính kèm｜Phụ kiện

Chi tiết mặt bích
Bộ thu	Dạng mạch cầu Strain Gauge
Dải đo	500 Nm
Quá tải an toàn	500% FS(2500 Nm)
Tần số Cut-off	3 kHz (Tốc độ lấy mẫu 20 kHz)
Bộ lọc thông thấp	1 Hz ～ 1 kHz( thay đổi bằng cài đặt )、PASS 3 kHz
phi tuyến tính	0.03% FS hoặc nhỏ hơn
Chênh lệch về 0	0.03% FS hoặc nhỏ hơn
Chênh lệch Gain	0.03% FS hoặc nhỏ hơn
Dải nhiệt độ làm việc	-10 ～ 50℃
Nhiệt độ ảnh hưởng đến zero	0.01% FS/℃ hoặc nhỏ hơn
Nhiệt độ ảnh hưởng đến dải đo	0.01% FS/℃ hoặc nhỏ hơn
Tốc độ quay tối đa	25000 rpm
Hằng số xoắn lò xo	1700 kNm／rad
Góc xoắn lớn nhất	2.93×10-4 rad（0.017°）
Mô-men quán tính	5.0×10-3 kgm2
Cơ cấu phát hiện v/p	90 cogs/round
Kích thước	φ138×51(D) mm
Khối lượng	Khoảng 2.3 kg

Bộ thu
Ngõ ra Analog	CH1	±10 V Ngõ ra Mô men (Trở kháng tải phải lớn hơn 5 kΩ)
	CH2	±10 V Ngõ ra vòng quay (Trở kháng tải phải lớn hơn 5 kΩ)
Đầu ra tần số		Ngõ ra Mô men 60 kHz±30 kHz
Ngõ ra xung	Phương thức phát hiện	Phát hiện bằng điện từ
	Đặc tính tín hiệu	Chênh lệch pha 90 ° Xung pha AB, xung pha Z (trình điều khiển tiêu chuẩn RS-422A)
	Số lượng xung	90 đến 1080 xung / quay (pha AB) (Thay đổi theo cài đặt) 1 xung / vòng quay (pha Z)
Ngõ I/O số	Số I/O	(3) Ngõ vào cài đặt, (1) Ngõ ra báo lỗi
	Dạng ngõ vào	điện áp không tiếp xúc, điện cực mở hoặc cấp TTL
	Dạng ngõ ra	Điện cực mở DC 30 V 50 mA
Giao diện		RS-485(115.2 kbps)
Dải nhiệt độ làm việc		-10 ～ 50℃
Nguồn điện áp, Công suất tiêu thụ		DC 24 V±15%, 17 W typ.
Kích thước		210(W)×66.5(H)×60(D) mm(Projections excluded)
Khối lượng		Khoảng 1.1 kg

Đính kèm
Cáp nguồn 5 m	1
Cáp đầu ra Analog 5 m	1
Cáp đầu ra Digital 5 m	1
Cáp I/O 5 m	1
Đính kèm xác nhận vị trí	2
Hướng dẫn vận hành	1

Phụ kiện
CATF2-PWR-5M	Cáp nguồn cho UTFⅡ 5 m
CATF2-OUT-5M	Cáp ngõ ra Analog cho UTFⅡ 5 m
CATF2-COM-5M	Cáp đầu ra Digital cho UTFⅡ 5 m
CATF2-I/O-5M	Cáp I/O cho UTFⅡ 5 m
CATF2-SET-5M	Bộ cáp (nguồn, đầu ra Analog, đầu ra Digital, I/O)

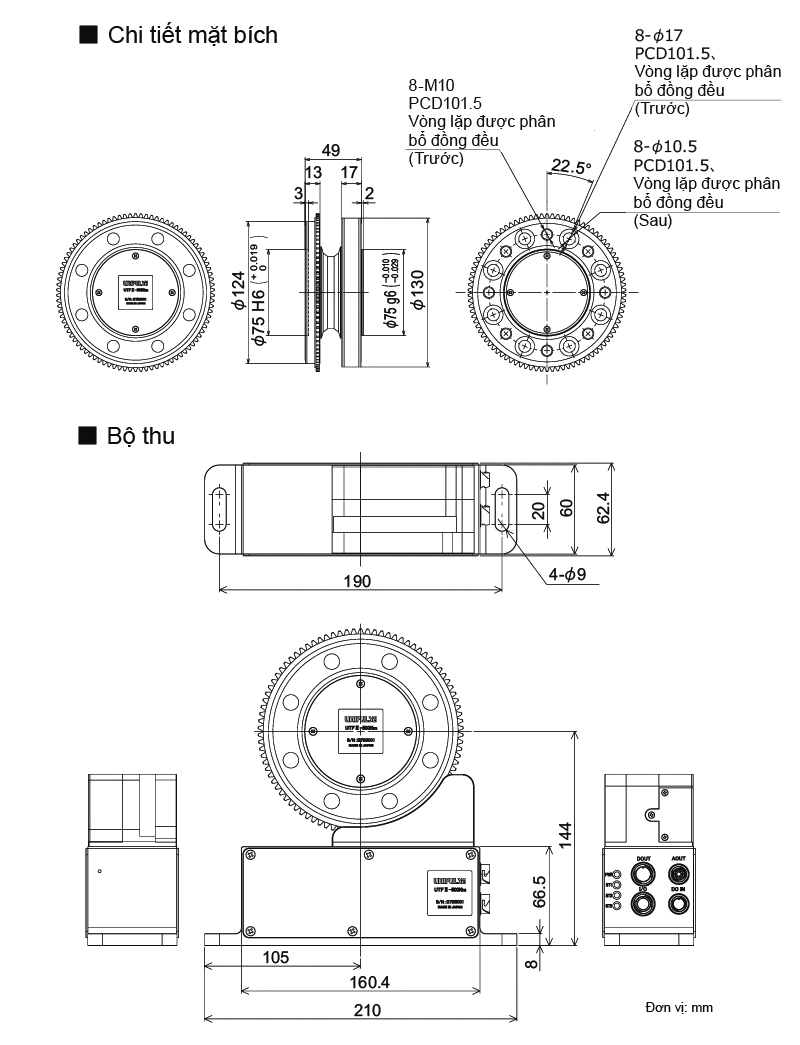

Kích thước ngoài
