Đặc trưng sản phẩm

Bộ đo mô-men quay “không vành trượt” mới

Dòng UTM đã được nâng cấp thành UTMⅡ, đáp ứng tốt hơn nhiều nhu cầu khác nhau của khách hàng!
Sự cải thiện tuyệt vời ở mức băng thông (1 kHz), lấy mẫu lên tới (6 kHz), mức quá tải (500%), và hơn nữa, trong khi tất cả các tính năng nổi bật khác được kế thừa từ dòng trước.
Chúng tôi đang luôn nỗ lực nghiên cứu và phát triển các dòng sản phẩm độc đáo. Hãy vui lòng liên hệ với chúng tôi khi bạn cần thêm thông tin hỗ trợ.

Cải thiện các đặc tính kỹ thuật và vận hành

■　Băng thông tương tự 1 kHz với tốc độ lấy mẫu cao 6 kHz
■　Quá tải an toàn 500%

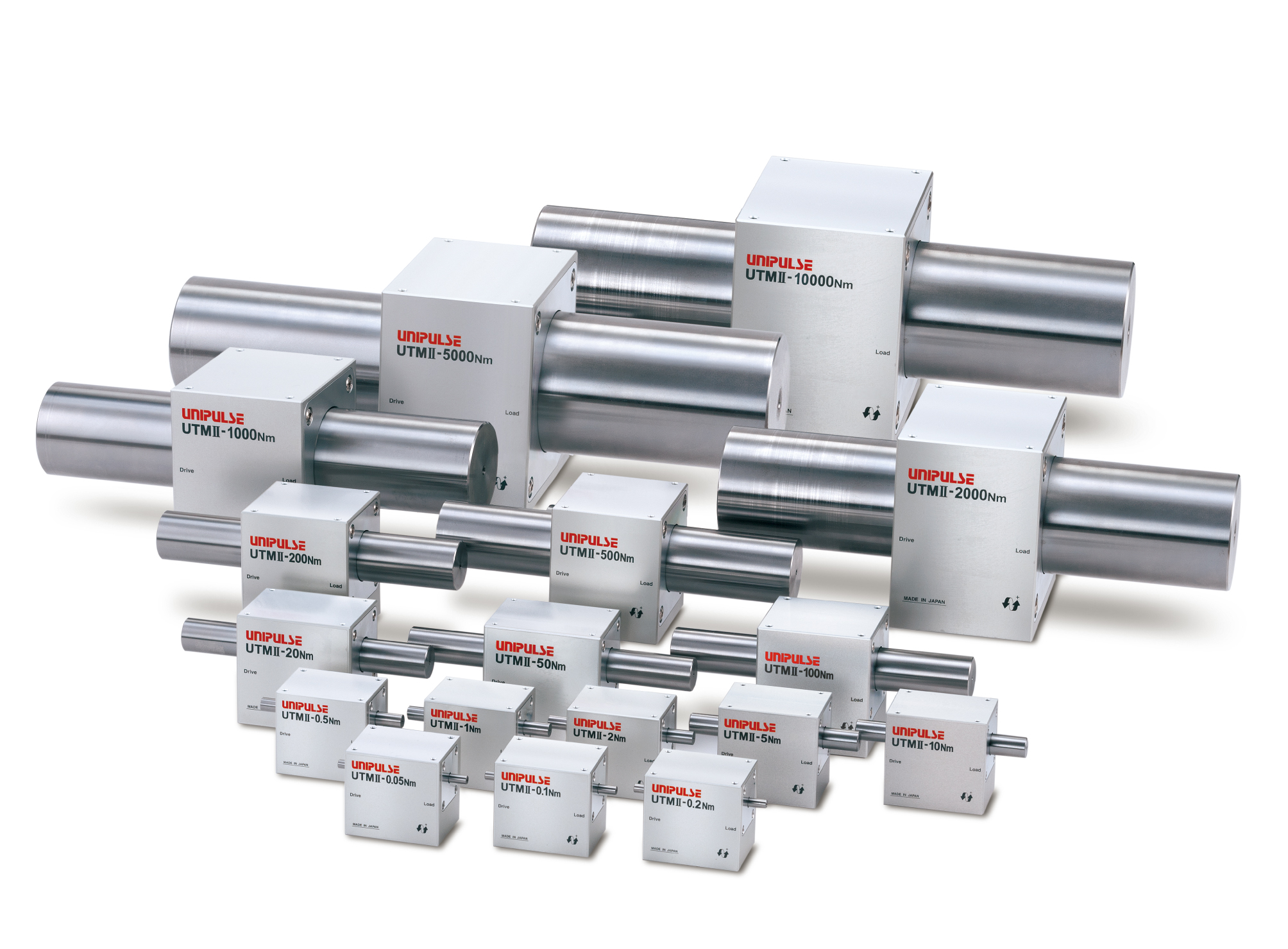

■　Sê-ri UTMⅡ có mặt trong một dải rộng với khả năng áp dụng từ 0.05 Nm đến 10000 Nm
■　4 xung đầu ra cho một vòng quay
■　Khả năng chống ồn đã được cải thiện rất nhiề

Độ chính xác cao, ổn định, không vành góp điện, và nhỏ gọn

Độ chính xác cao và ổn định

Độ phân giải 1/10000 với khả năng ổn định điểm không nổi bật.
Ngay cả với sự khác biệt nhỏ về Mô-men có thể được phát hiện bởi bộ UTMⅡ.

Không phải bảo trì

No slip ring.
The lifetime of UTMⅡ is mainly determined by the lifetime of bearings.

Tốc độ tối đa 25000 rpm (0.05 đến 10Nm)

The starting torque of the bearing in the UTMⅡ-0.05Nm is only 0.00001Nm (0.03% FS).
Actually, the effect of rotating friction can be negligible.

Mô men khởi động nhỏ

Mô men khởi động của các vòng bi trong UTMⅡ-0.05Nm cỉ là 0.00001Nm (0.03% FS).
Thực tế, sự ảnh hưởng của ma sát quay là không đáng kể.

Cấu hình hệ thống thông minh không cần thêm các mạch bên ngoài.

Mẫu, Đỉnh, Điểm trũng, P-P, Trung bình, Điểm uốn, Giá trị tối đa tương đối, Giá trị tối thiểu tương đối, Sai lệch tương đối.

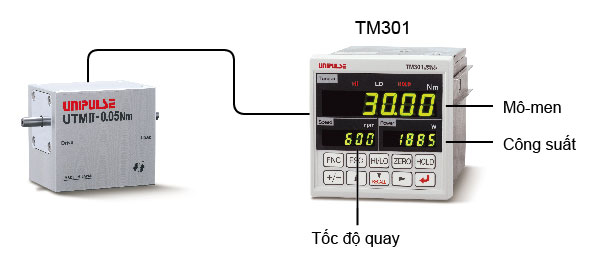

Phát hiện đồng thời cả mô-men và tốc độ quay

Phép đo động học thời gian thực có thể được thực hiện từ các tín hiệu mô-men và xung quay

Sự biến đổi mô-men đối với các góc được phát hiện.

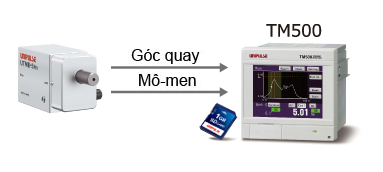

Được trang bị với một bộ mã hóa vòng quay quang cho UTMⅡ, mô-men xoắn và góc được theo dõi cùng một lúc.

Đặc điểm kỹ thuật

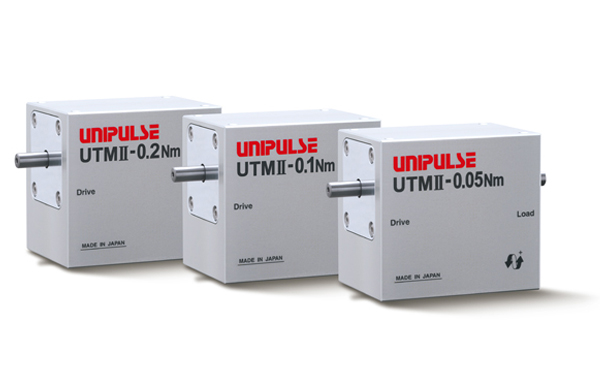

0.05Nm ～ 10Nm
Dải đo	0.05 Nm	0.1 Nm	0.2 Nm	0.5 Nm	1 Nm	2 Nm	5 Nm	10 Nm
Lựa chọn	Bộ mã hóa vòng quay						Bộ mã hóa vòng quay Rãnh khóa
Kích thước bên ngoài (Kích thước vỏ) W×H×D	54×50×40 mm						57×55×40 mm
Tổng chiều dài	74 mm			84 mm			97 mm
Đường kính trục	φ5 mm			φ8 mm			φ12 mm
Nguồn cấp	100 mA hoặc thấp hơn
Tốc độ quay tối đa	25000 rpm
Khối lượng	160 g			180 g			270 g

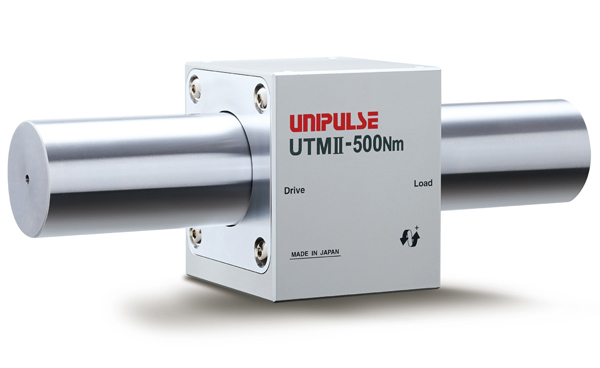

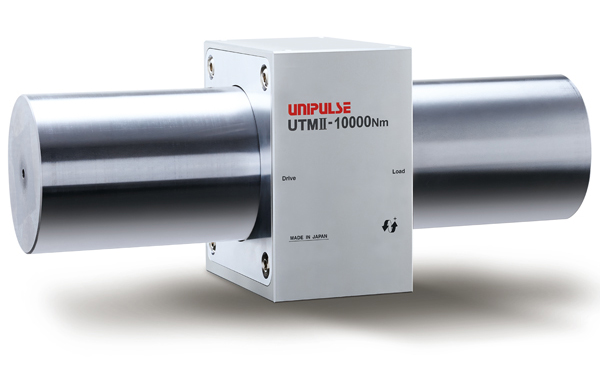

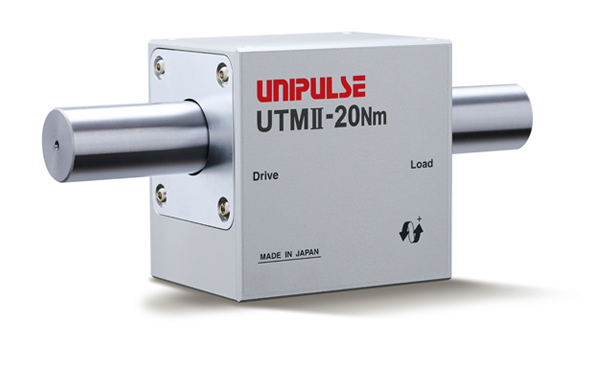

20Nm ～ 10000Nm
Dải đo	20 Nm	50 Nm	100 Nm	200 Nm	500 Nm	1000 Nm	2000 Nm	5000 Nm	10000 Nm
Lựa chọn	Bộ mã hóa vòng quay Rãnh khóa		Rãnh khóa
Kích thước bên ngoài (Kích thước vỏ) W×H×D	70× 68× 51 mm		67× 74× 57 mm	67× 79× 62 mm	67× 79× 72 mm	86× 103 × 98 mm	86× 119 × 111 mm	97× 141 × 137 mm	103 × 166 × 162 mm
Tổng chiều dài	150 mm	170 mm	177 mm	187 mm	217 mm	286 mm	306 mm	387 mm	447 mm
Đường kính trục	φ20 mm		φ25 mm	φ30 mm	φ40 mm	φ60 mm	φ70 mm	φ90 mm	φ110 mm
Nguồn cấp	150 mA hoặc thấp hơn					160 mA hoặc thấp hơn
Tốc độ quay tối đa	20000 rpm		15000 rpm	12000 rpm	10000 rpm	7000 rpm	6000 rpm	5000 rpm	4000 rpm
Khối lượng	700 g		1.1 kg	1.5 kg	2.6 kg	7.3 kg	11 kg	21 kg	36 kg

Đặc tính kỹ thuật chung
Nguồn điện áp	DC 24 V±15％
Dải đầu ra	±5 V DC　Điện trở tải phải lớn hơn 2 kΩ
Đáp ứng	1 kHz
Tín hiệu quay	4 Xung mỗi vòng quay Cực góp mở Điện áp tối đa 30 V, 10 mA
Quá tải an toàn	500% FS
Hệ số phi tuyến tính	0.03% FS or less
Độ trễ	0.03% FS or less
Hệ số lặp lại	0.03% FS or less
Dải nhiệt độ hoạt động	-10 to +50℃
Nhiệt độ ảnh hưởng đến zero	0.01% FS/℃ or berow
Nhiệt độ ảnh hưởng đến dải đo (span)	0.01% FS/℃ or berow
Chứng chỉ CE	Chỉ thị EMC EN61326-1,EN61326-2-3
