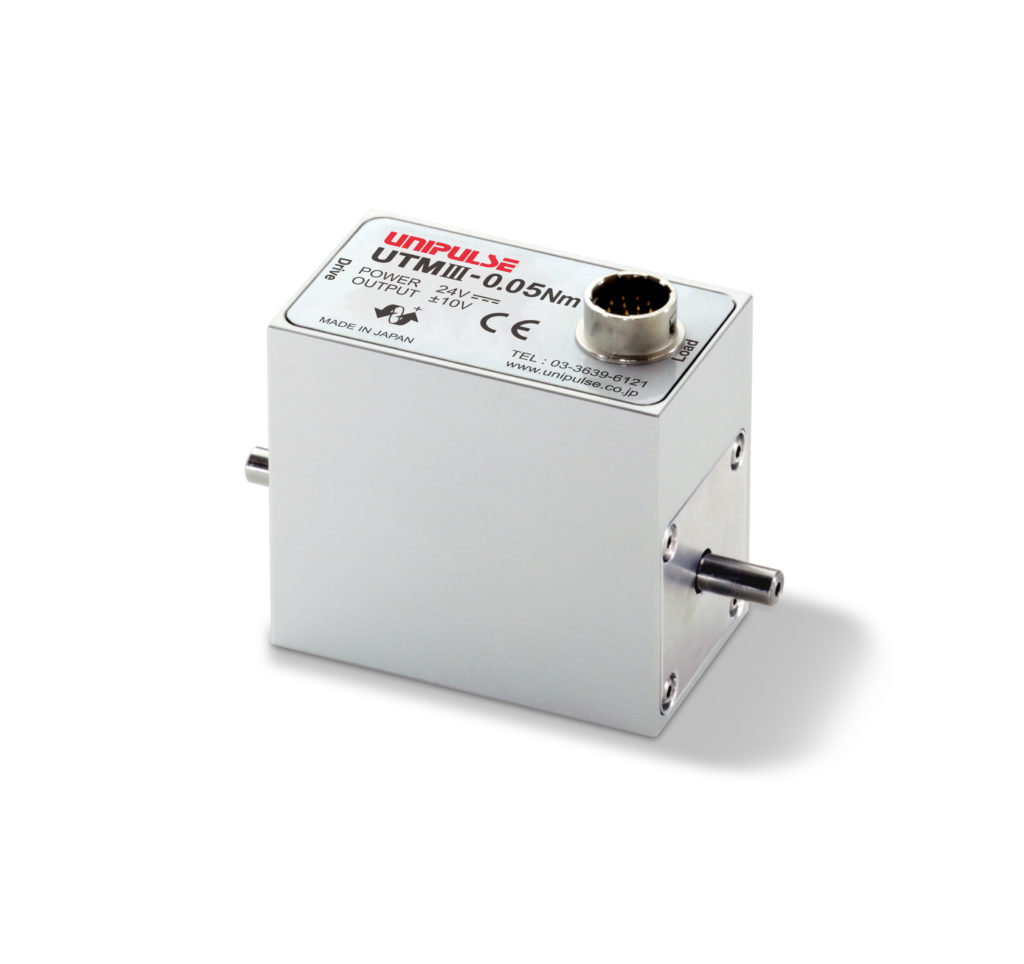

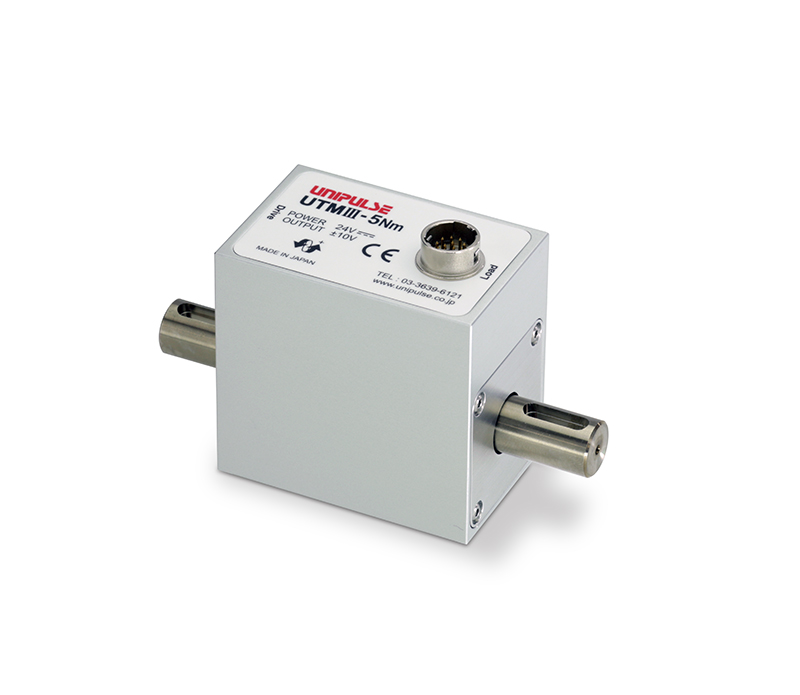

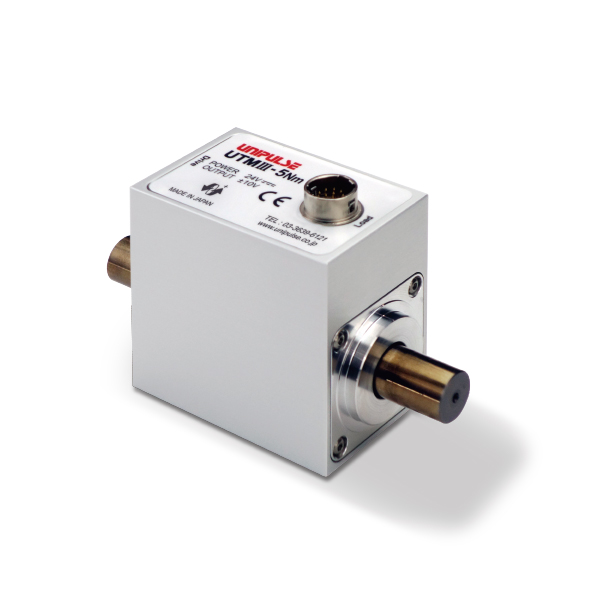

Đặc trưng sản phẩm
Dòng mới với hồi tiếp tốc độ cao 5 kHz và ngõ ra chống nhiễu dạng số

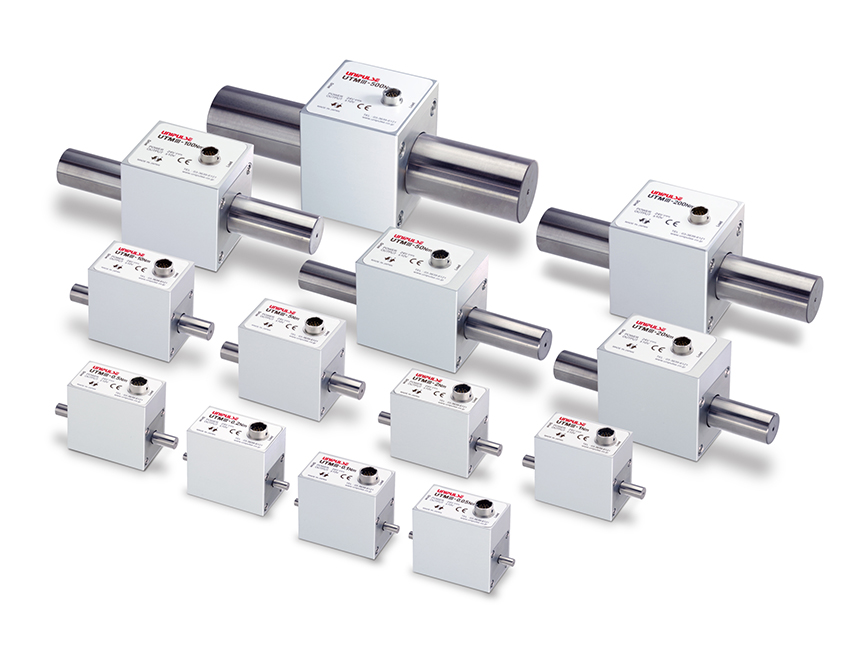

●15 mức tải định mức khác nhau từ 0.05 Nm đến 10000 Nm
●Dãi Analog 5 kHz với tốc độ lấy mẫu 20 kHz
●Quá tải an toàn 500%
●Nguồn cấp DC 24 V
●Đo Mô men theo dãi ±10 V
●Chức năng trả về Zero bằng tín hiệu ngoại vi
●Ngõ ra Digital thông qua RS-485
●Trang bị ngõ ra dạng xung để phát hiện chuyển động xoay

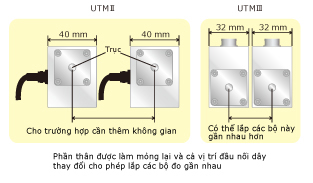

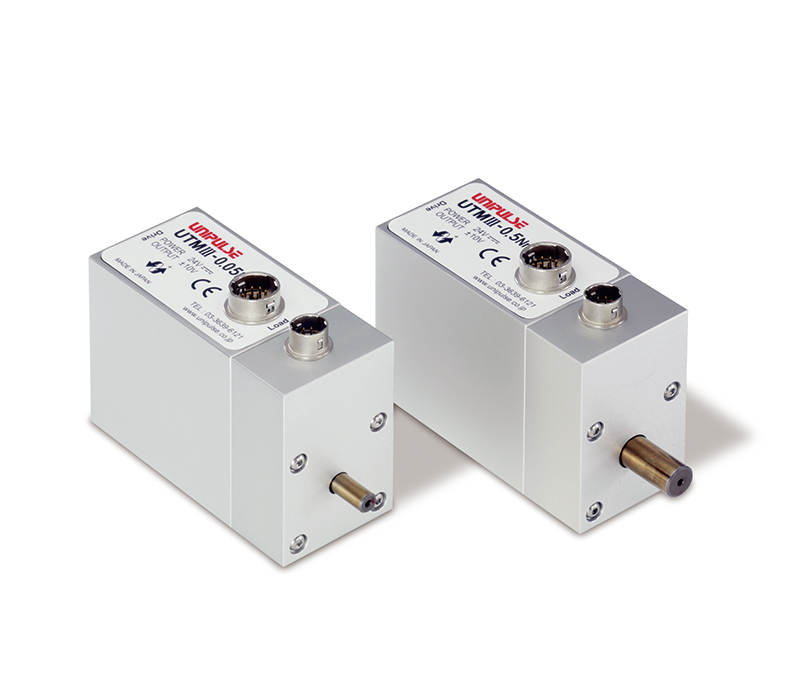

Gọn hơn khi đặt cạnh nhau
（Example：0.05 to 2 Nm）

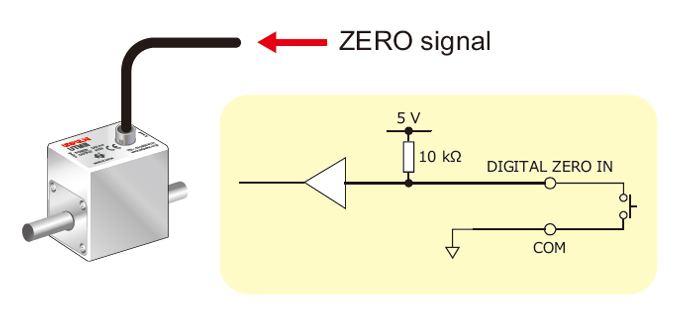

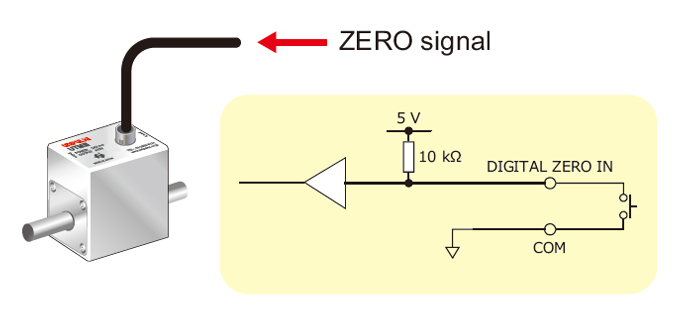

Thêm tính năng điều chỉnh gốc zero bằng tín hiệu ngoài

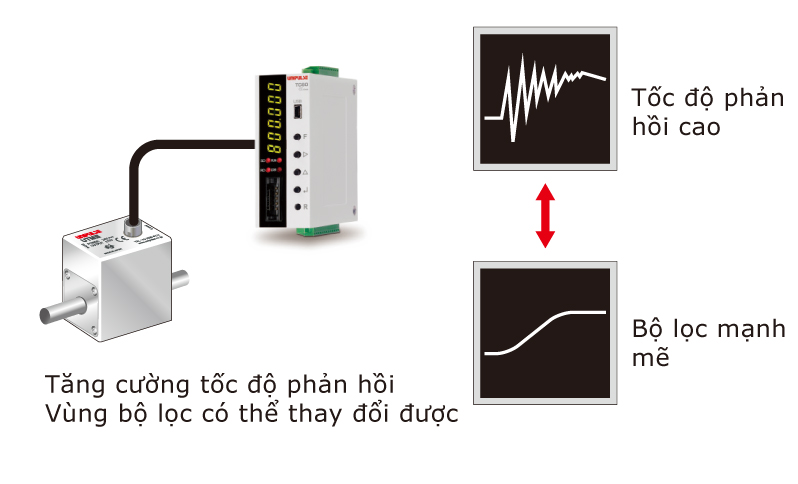

Độ rộng dải tần số cỡ 5 kHz, bộ lọc biến thiên

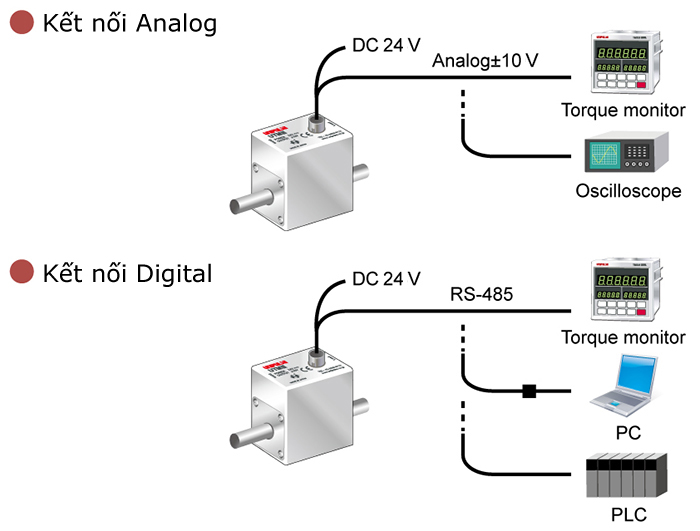

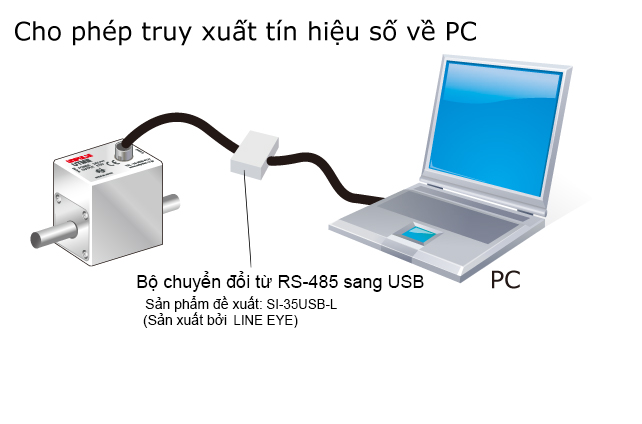

Ngõ ra số qua cổng RS-485
Cài đặt mẫu

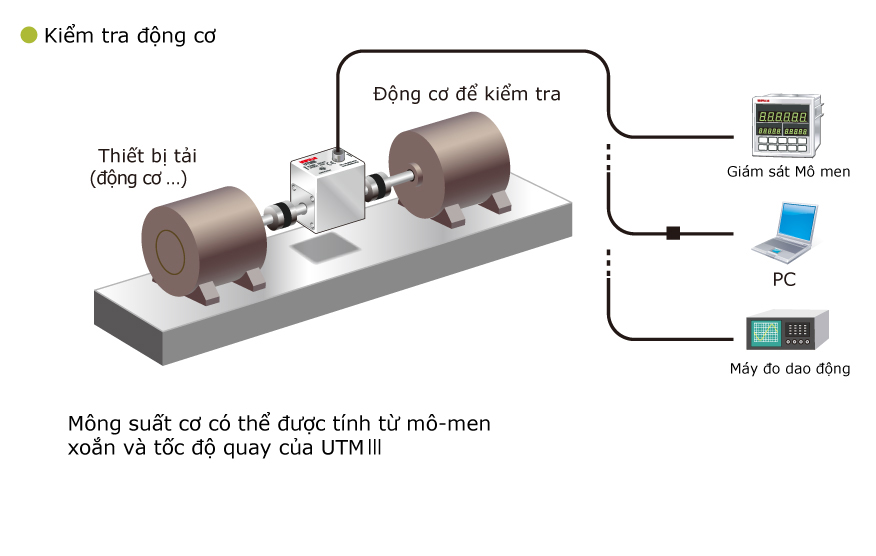

Ứng dụng mẫu
Đặc điểm kỹ thuật
| 0.05Nm ～ 10Nm | |||||||||||
| Dải đo Nm |
±0.05 Nm |
±0.1 Nm |
±0.2 Nm |
±0.5 Nm |
±1 Nm | ±2 Nm | ±5 Nm | ±10 Nm |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Trục xẻ rãnh | ○ | ○ | |||||||||
| Bộ đo góc quay | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
| Trục xẻ rãnh & Bộ đo góc quay | ○ | ○ | |||||||||
| Vị trí trung tâm | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
| Trục xẻ rãnh & Vị trí trung tâm | |||||||||||
| Bộ đo góc quay & Vị trí trung tâm | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
| Trục xẻ rãnh & Bộ đo góc quay & Vị trí trung tâm | |||||||||||
| Nguồn cấp | 100 mA hoặc thấp hơn | ||||||||||
| Tốc độ xoay tối đa | 25000 rpm | ||||||||||
| Hằng số xoắn lò xo | 5.67 Nm/rad |
11.57 Nm/rad |
26.10 Nm/rad |
93.1 Nm/rad |
188 Nm/rad |
414 Nm/rad |
691 Nm/rad |
1851 Nm/rad |
|||
| Góc xoắn lớn nhất | 8.81× 10-³ rad（0.505°） |
8.64× 10-³ rad（0.495°） |
7.66× 10-³ rad（0.439°） |
5.37× 10-³ rad（0.308°） |
5.32× 10-³ rad（0.305°） |
4.83× 10-³ rad（0.277°） |
7.24× 10-³ rad（0.415°） |
5.40× 10-³ rad（0.310°） |
|||
| Mô-men quán tính | 8.48 × 10-7 kgm2 |
8.58 × 10-7 kgm2 |
8.7 × 10-7 kgm2 |
1.46 × 10-6 kgm2 |
1.49 × 10-6 kgm2 |
1.39 × 10-6 kgm2 |
3.56 × 10-6 kgm2 |
3.66 × 10-6 kgm2 |
|||
| Kích thước bên ngoài (Kích thước vỏ) (W×H×D) |
54×49×32 mm | 57×54×37 mm | |||||||||
| Tổng chiều dài | 74 mm | 84 mm | 97 mm | ||||||||
| Đường kính trục | φ5 mm | φ8 mm | φ12 mm | ||||||||
| Khối lượn | 140 g | 160 g | 250 g | ||||||||
| 20Nm ～ 2000Nm | |||||||||||||||
| Dải đo | ±20 Nm |
±50 Nm |
±100 Nm | ±200 Nm | ±500 Nm | ±1000 Nm | ±2000 Nm | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Trục xẻ rãnh | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||||
| Bộ đo góc quay | ○ | ○ | ○ | ○ | ○ | ||||||||||
| Trục xẻ rãnh & Bộ đo góc quay | ○ | ○ | ○ | ○ | ○ | ||||||||||
| Vị trí trung tâm | ○ | ○ | ○ | ○ | ○ | ||||||||||
| Trục xẻ rãnh & Vị trí trung tâm | ○ | ○ | ○ | ○ | ○ | ||||||||||
| Bộ đo góc quay & Vị trí trung tâm | ○ | ○ | ○ | ○ | ○ | ||||||||||
| Trục xẻ rãnh & Bộ đo góc quay & Vị trí trung tâm | ○ | ○ | ○ | ○ | ○ | ||||||||||
| Nguồn cấp | 150 mA hoặc thấp hơn | 180 mA hoặc thấp hơn | |||||||||||||
| Tốc độ xoay tối đa | 20000 rpm |
15000 rpm |
12000 rpm |
10000 rpm |
7000 rpm |
6000 rpm |
|||||||||
| Hằng số xoắn lò xo | 5386 Nm/rad | 8428 Nm/rad | 17.3× 10³ Nm/rad |
41.7× 10³ Nm/rad |
117× 10³ Nm/rad |
377× 10³ Nm/rad |
717× 10³ Nm/rad |
||||||||
| Góc xoắn lớn nhất | 3.71× 10-³ rad （0.213°） |
5.93× 10-³ rad （0.340°） |
5.78× 10-³ rad （0.331°） |
4.79× 10-³ rad （0.275°） |
4.28× 10-³ rad （0.246°） |
2.65× 10-³ rad （0.152°） |
2.79× 10-³ rad （0.160°） |
||||||||
| Mô-men quán tính | 2.59× 10-5 kgm2 |
2.66× 10-5 kgm2 |
6.59× 10-5 kgm2 |
1.40× 10-4 kgm2 |
4.70× 10-4 kgm2 |
2.90× 10-3 kgm2 |
5.89× 10-3 kgm2 |
||||||||
| Kích thước bên ngoài (Kích thước vỏ) (W×H×D) |
70×63×47 mm |
67×63.5×56 mm |
67×68×61 mm |
67×78×71 mm |
86×103×98 mm |
86×119×111 mm |
|||||||||
| Tổng chiều dài | 150 mm |
170 mm |
177 mm |
187 mm |
217 mm |
286 mm |
306 mm |
||||||||
| Đường kính trục | φ20 mm |
φ25 mm |
φ30 mm |
φ40 mm |
φ60 mm |
φ70 mm |
|||||||||
| Khối lượn | 670 g | 1.05 kg |
1.44 kg |
2.55 kg |
7.4 kg | 10.6 kg |
|||||||||
| 5000Nm ～ 10000Nm | |||||||||||||||
| Dải đo | ±5000 Nm | ±10000 Nm | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Trục xẻ rãnh | ○ | ○ | |||||||||||||
| Bộ đo góc quay | |||||||||||||||
| Trục xẻ rãnh & Bộ đo góc quay | |||||||||||||||
| Vị trí trung tâm | |||||||||||||||
| Trục xẻ rãnh & Vị trí trung tâm | |||||||||||||||
| Bộ đo góc quay & Vị trí trung tâm | |||||||||||||||
| Trục xẻ rãnh & Bộ đo góc quay & Vị trí trung tâm | |||||||||||||||
| Nguồn cấp | 210 mA hoặc thấp hơn | ||||||||||||||
| Tốc độ xoay tối đa | 5000 rpm | 4000 rpm | |||||||||||||
| Hằng số xoắn lò xo | 1649×103 Nm/rad | 3255×103 Nm/rad | |||||||||||||
| Góc xoắn lớn nhất | 3.03×10-3 rad (0.174°) | 3.07×10-3 rad (0.176°) | |||||||||||||
| Mô-men quán tính | 2.01×10-2 kgm2 | 5.16×10-2 kgm2 | |||||||||||||
| Kích thước bên ngoài (Kích thước vỏ) (W×H×D) |
97×141×137 mm | 103×166×162 mm | |||||||||||||
| Tổng chiều dài | 387 mm | 447 mm | |||||||||||||
| Đường kính trục | φ90 mm | φ110 mm | |||||||||||||
| Khối lượn | 21.7 kg | 36.2 kg | |||||||||||||
| Đặc tính kỹ thuật chung | |||||||||||
| Nguồn điện áp | DC 24 V±15％ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dải đầu ra | ±10 V DC Điện trở tải phải lớn hơn 5 kΩ | ||||||||||
| Đáp ứng | 5 kHz | ||||||||||
| Tín hiệu quay | 4 Xung mỗi vòng quay Cực góp mở Điện áp tối đa 30 V, 10 mA |
||||||||||
| Bộ lọc Digital | 1 Hz ~ 1 kHz(Tùy thuộc vào việc cài đặt) PASS 5 kHz | ||||||||||
| Quá tải an toàn | 500% FS | ||||||||||
| Hệ số phi tuyến tính | 0.03% FS | ||||||||||
| Độ trễ | 0.03% FS | ||||||||||
| Hệ số lặp lại | 0.03% FS | ||||||||||
| Dải nhiệt độ hoạt động | －10 to ＋50℃ | ||||||||||
| Nhiệt độ ảnh hưởng đến zero | 0.01% FS/℃ | ||||||||||
| Nhiệt độ ảnh hưởng đến dải đo (span) | 0.01% FS/℃ | ||||||||||
| Cáp nguồn | Cáp bọc (2 m) 12-lõi, Đuôi cáp rời. （Chiều dài cáp có thể thay đổi lên 5 m (Tùy chọn : UTMⅢ-L5)） |
||||||||||
| Tùy chọn cáp có sẵn | CATM351：Cáp bọc (5 m) 12-lõi, Đuôi cáp rời. CATM312：Cáp bọc (10 m) 12-lõi, Đuôi cáp rời. |
||||||||||
| Chứng chỉ CE | Chỉ thị EMC EN61326-1,EN61326-2-3 | ||||||||||
