Đặc điểm nổi bật

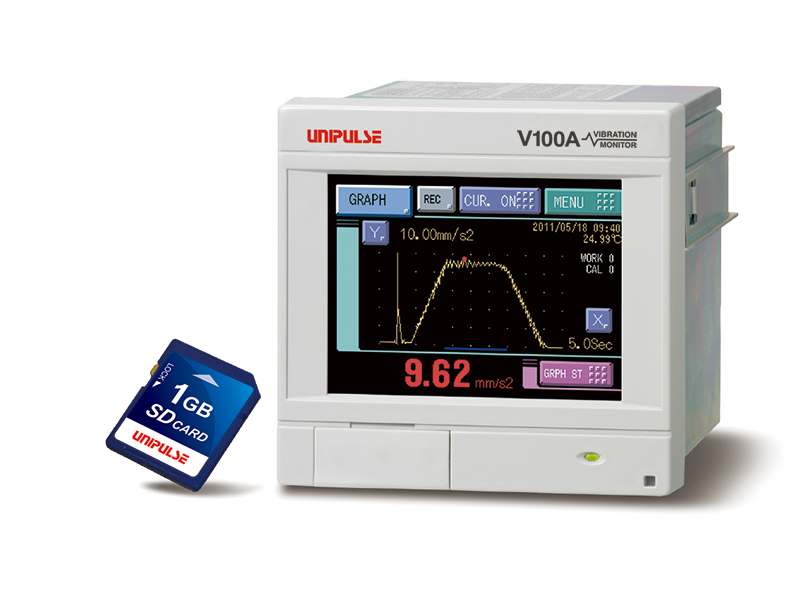

V100 là một công cụ để đo rung động với nhiều chức năng bao gồm hiển thị biên độ rung, kiểm tra đạt / không đạt và ghi dữ liệu.

Đo lường
  • Khai thác các thành phần rung thông qua bộ lọc thông dải
    Tách các thành phần không cần thiết gây nhiễu bởi bộ lọc thông tải
  • Tách các thành phần nhiễu bởi bộ lọc thông tải
    Tách các thành phần tần số tách biệt, như nhiễu cảm ứng
  • Chế độ cảm ứng rung động
    Chế độ hiển thị giá trị rung, Hiển thị đường biên, Chế độ giá trị đỉnh, RMS (Sai số toàn phương trung bình), Hệ số đỉnh, Hệ số biên dạng)
Đánh giá
  • Kết quả của quá trình đo được so sánh với giới hạn trên/giới hạn dưới đã cài sẵn, và xuất đánh giá
    HH, HI, OK, LO, LL
  • Chức năng phân tích tần số xung ngõ vào bằng FFT
    Sự thay đổi tần số trong dạng sóng rung động đầu vào có thể dễ dàng theo dõi bằng phổ FFT. Sự bất thường của thiết bị có thể được phát hiện bằng cách theo dõi sự thay đổi tần số không thể đánh giá được từ sự dịch chuyển mức của dạng sóng rung động đầu vào.

Lưu giá trị đo
  • Giá trị đo đã lưu: bộ nhớ nội
    Dữ liệu giá trị đo được lưu thành 50 công việc mỗi tập tin.
    Dữ liệu lưu: Thời gian/ Giá trị đo/ Đơn vị/Kết quả đánh giá/Chế độ phát hiện rung đông/Chế độ Hold/ Nhiệt độ
  • Lưu dữ liệu biểu đồ: Bộ nhớ nội
    Dữ liệu vẽ biểu đồ được lưu thành 16 công việc trong 1 tập tin.
  • Lưu dữ liệu đo:Thẻ SD (định dạng CSV)
    Dữ liệu đo được lưu thành 65000 dữ liệu mỗi tập tin.
  • Lưu trữ biểu đồ đo:Thẻ SD (định dạng CSV)
    Dạng sóng ngõ vào (Mọi biểu đồ hay chỉ biểu đồ NG) 100 lần mỗi tập.
  • Hiển thị FFT, Lưu:Thẻ SD (định dạng BMP)
    Hiển thị dữ liệu đã lưu thành 100 lần mỗi tập.

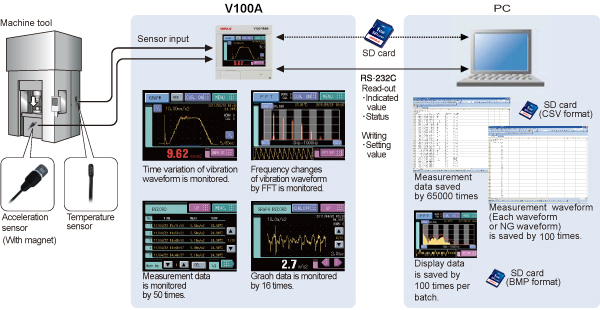

Ví dụ ứng dụng

Đo rung động của công cụ máy
■ Quản lý cơ sở・Chuẩn đoán bất thường
■ Xử lý và cài đặt điều kiện
■ Xác định chất lượng sản phẩm


Đặc tính kỹ thuật

Phần Analog｜Phân tích rung động｜Đo nhiệt độ｜Phần lưu｜Phần hiển thị｜Phần vận hành｜Tín hiệu ngoại｜Giao diện｜Chung｜Kèm theo｜Cảm biến gia tốc｜Cảm biến nhiệt độ

Phần Analog
Kích thích cảm biến DC 5 V±10%, Dòng ngõ ra: trong khoảng 30 mA
Tín hiệu ngõ vào định mức ±150 mV (Đo được lên đến 3 G khi dùng UNA02.)
Bộ lọc Analog Cấp một Bộ lọc thông thấp
Tần số cắt : 30/ 100/ 1 k Hz
Chuyển đổi A/D Tốc độ : 2000 lần /giây.
Độ phân giải : 24 bits (nhị phân)
1/10000 (ở 150 mV ngõ vào)
Điện áp ngõ ra Khi đầu vào ở 50 mV, ngõ ra xấp xỉ 1 V.
Trở kháng tải 2 kΩ hoăc hơn
Phân tích rung động
Phát hiện rung động Bộ lọc thông dải:
Bộ lọc thông cao : 1 đến 500 Hz
Bộ lọc thông thấp : 1 đến 500 Hz
(Cấp hai Bộ lọc kỹ thuật số)
*Tuy nhiên, HPF < LPF
Chế độ đánh giá : Vib. Val, Đường bao, Đỉnh, RMS, Chóp, Biên dạng
* Đỉnh, RMS, Chóp và Biên dạng được tính toán ở mỗi nửa sóng.
Do xử lý nửa sóng, độ trễ 100 mSec xảy ra ở mỗi đầu ra, chẳng hạn như Đánh giá. Ngoài ra, xử lý nửa sóng có thể được thực hiện ở tần số 10 Hz trở lên.
Chế độ Hold: Mẫu, Đỉnh, Đáy, P-P, Phán đoán so sánh trung bình: Giới hạn HH, Giới hạn HI, Giới hạn LO, Giới hạn LL Chọn cài đặt: 16 mẫu (có thể chọn theo đầu vào và giao tiếp bên ngoài)
Xử lý rung động (FFT) Lấy mẫu khuếch đại FFT:
1 lần, 2 lần, 4 lần, 8 lần
* Đơn vị tần số đã phân tích [Hz] ＝ 1000 Hz / (FFT lấy mẫu khuếch đại×256)Cửa sổ FFT:
Hình tứ giác, hàm Hanning, hàm Hamming, hàm BlackmanChế độ phân tích:
Giá trị rung, biên dạngFFT trung bình:
1 đến 16 lần (khoảng dịch chuyển trung bình mỗi chu kỳ)

Vùng hiển thị:
99.9 dB tối đa

Chế độ hiển thị FFT:
Liên tục, Đơn
Đo nhiệt độ
Nhiệt độ đo : Từ -10 đến 90℃, Độ chính xác: ±1.5℃, Độ phân giải: 0.01℃
Phần lưu
Lưu trữ vừa phải thẻ SD
Lưu dữ liệu Dữ liệu xung (lên đến 99.9 giây: 100 tập tin)
Dữ liệu kết quả của quá trình đo (10 tập tin mỗi công việc : 1 tập tin ≒ 5 MB, 65530 lần đo)
Hiển thị dữ liệu FFT (100 tập tin)
Phần hiển thị
Hiển thị LCD màu STN 3.5 inch
Phần hiển thị : 71(W) × 53(H)  mm
Cấu trúc hình ảnh : 320×240 đơn vị điểm
Hiển thị giá trị 4 ký tự ±9999
Dấu phẩy thập phân 0/ 0.0/ 0.00/ 0.000
Đơn vị Không, m/s2, mm/s2, m/s, mm/s, mm, μm, %
Số lần quét Cố định ở 3 lần/s
Phần vận hành
Đơn vị ngõ vào Màn hình cảm ứng dạng Analog
Tín hiệu ngoại vi
Ngõ ra ngoại (9) Kết quả so sánh (HH, HI, OK, LO, LL), Kết thúc Hold (HOLD END), Hoạt động bình thường (RUN), Kết thúc vẽ đồ thị (EVENT), Thẻ SD OK (THẺ SD)
Mạch ngõ ra Open collector (dạng chìm cho phép kết nối ngõ vào (+) chung )
Điện áp định mức: DC 30 V, Dòng điện định mức 30 mA trở xuống, Cách ly: Quang
Ngõ vào ngoại (11) Điều khiển giữ (T / H, PHẦN), Điều khiển đồ thị (GRAPH TRIG), Điều khiển FFT (FFT TRIG), Chọn công việc (WORK0 đến WORK3), Chọn hiệu chỉnh (CAL0, CAL1), Cấm (LOCK)
Điện áp ngõ vào ( + chung/ – chung)
Điện áp ON: DC 12 V trở lên, Điện áp TẮT: DC 3 V trở xuống, Dòng điện chuyển tiếp: Xấp xỉ. 5 mA (tại DC 24 V), Cách ly: Quang
Giao diện
Giao diện giao tiếp RS-232C
Hiển thị chung
Nguồn DC 24 V (±15%)
Nguồn tiêu thụ thường 7 W typ.
Dòng điện cao điểm (Loại) 2 A, 10 mSec (Loại: nhiệt độ thường, vào thời điểm khởi động nguội)
Điều kiện hoạt động Nhiệt độ hoạt động: 0℃ to +40℃/ Nhiệt độ lưu trữ: -20℃ đến +60℃
Độ ẩm:85% RH hoặc thấp hơn (không tạo sương)
Kích thước 99.5(W)×96(H)×117.3(D) mm (chưa gồm các phần kết nối)
Khối lượng Xấp xỉ 1.0 kg
Kèm theo
Hướng dẫn sử dụng 1
Đầu nối I/O 1
Thẻ SD 1
Cảm biến gia tốc 1
Cảm biến nhiệt độ 1
Cảm biến gia tốc
Dòng: UNA02,
Đặc tính: Dạng cắt áp điện,
Tín hiệu ngõ ra: 5.0 mV/(m/s2) (±10%),
Tần số cộng hưởng: Xấp xỉ 24 kHz,
Dải tần số: 3 đến 10000 Hz±3 dB,
Điện trở cách điện: 10000 MΩ hoặc hơn,
Độ nhạy ngang tối đa: 5% hoặc dưới,
Gia tốc hoạt động lớn nhất: 400 m/s2,
Kháng tác động tối đa: 10000 m/s2 hoặc hơn,
Trở kháng đầu ra: 100 Ω hoặc dưới,
Điện áo nguồn: DC +5 V,
Khoảng nhiệt độ vận hành: -20 đến +60℃,
Điện áp ngõ ra DC: +2.5 V±0.3,
Kích thước: 17(Hex)×39.6(H) mm (không gồm các phần gá và dây),
Vật liệu vỏ: Thép không gỉ (SUS304),
Khối lượng thân: Xấp xỉ 48 g (không gồm dây),
Chiều dài cáp: 10 m (Trắng: + Dòng đầu vào 5 Vdc, Đen: Dòng đầu ra tăng tốc,Vỏ: Dòng GND), Cáp được bảo vệ 2 lõi 4.3 (ETFE / nhựa flo mềm)Nam châm
Lực hút: 120 N trở lên ( Nhiệt độ lý tưởng và hướng thẳng),
Nhiệt độ hoạt động: -20 đến +100℃,
Trọng lượng: Xấp xỉ 44 g,
Vật liệu nam châm: Nam châm Samarium-coban,
Vật liệu vỏ ngoài: SUS420 J
Cảm biến nhiệt độ
Dòng: UNT5M,
Hệ thống: Bộ đo nhiệt độ,
Điện trở công suất không danh nghĩa: 5 kΩ±1%,
Hằng số B: 3324 K±1%,
Hằng số tản nhiệt: Xấp xỉ. 2.6 mW/℃,
Hằng số nhiệt độ theo thời gian: Xấp xỉ 75 sec. (trong không khí),
Khoảng nhiệt độ vận hành: -50 đến +105℃,
Kích thước: 6(W)×5(H)×15(D) mm (Chưa gồm gá và dây),
Chiều dài dây: 5 m



Xin lưu ý rằng có thể có những khác biệt riêng về tông màu trên các thiết bị hiển thị như đèn LED, ống màn hình huỳnh quang và các màn hình LCD do quá trình sản xuất hoặc lô sản xuất khác nhau.
