D/Aコンバータの電圧／電流値を最適なレベルで出力するために、ロードセルの較正とは別にD/Aコンバータ専用のスケーリング設定を行う必要があります。

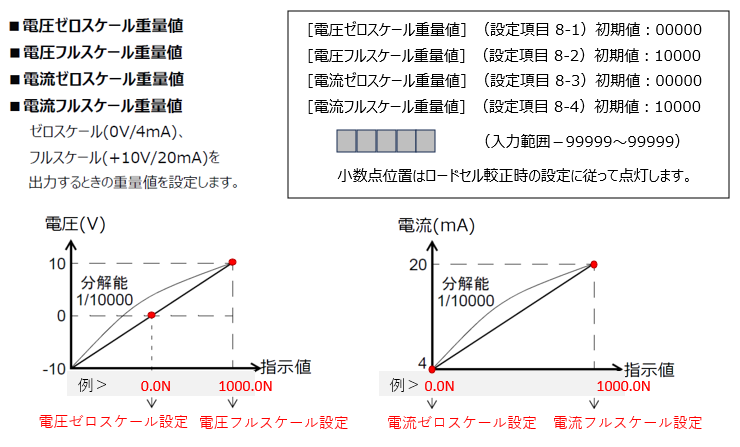

ゼロ点（電圧：0V、電流：4mA）と、フルスケール（電圧：10V、電流：20mA）時のそれぞれの重量（指示）値を設定して２点間の直線補間を行います。


電圧／電流は個別に設定可能で、かつ2系統同時に使用可能ですが電圧は±10Vの両極性、電流は4～20mAの単極性であることにご注意ください。電圧出力を正荷重のみ使用する場合は分解能1/5000相当となります。

【設定手順】
①　設定項目8-1を呼出し「電圧ゼロスケール値」を入力します。（00000で良ければ設定不要）
②　お使いのセンサ定格容量や電圧／電流の受信機器側の仕様を考慮して、設定項目8-2
　「電圧フルスケール値」に任意の重量（指示）値を設定します。
③　電流出力も同様に設定項目8-3「電流ゼロスケール値」と8-4「電流フルスケール値」を設定します。
　（電流出力を未接続で使わない場合は設定不要）
④　必要に応じて設定項目8-5「D/A出力連動設定」にて記録や制御の目的に沿った荷重値の種類を選択してください。
