D/Aコンバータの電圧／電流を外部機器に最適なレベルで出力する為には、ロードセルの較正とは別にD/Aコンバータ専用のスケーリング設定が必要です。

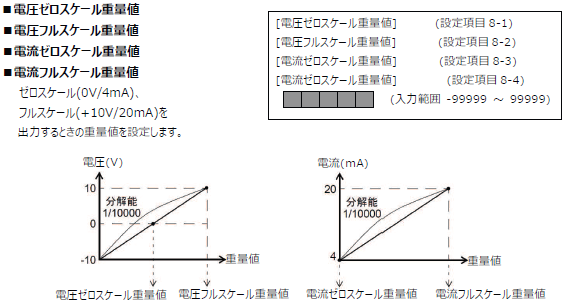

ゼロ点（電圧：0V、電流：4mA）時の重量（指示）値と、フルスケール（電圧：10V、電流：20mA）時の重量（指示）値を設定して２点間の直線補間を行います。


電圧／電流は個別に設定可能で、かつ2系統同時に使用可能ですが電圧は±10Vの両極性、電流は4～20mAの単極性であることにご注意ください。電圧出力を正荷重のみ使用する場合は分解能1/5000相当となります。

【初期値】
・設定項目8-1　電圧ゼロスケール設定値　（00000）
・設定項目8-2　電圧フルスケール設定値　（10000）
・設定項目8-3　電流ゼロスケール設定値　（00000）
・設定項目8-4　電流フルスケール設定値　（10000）
　※ロードセルの較正で小数点を付けている場合はその位置に”．”が表示されます。
